XLR 插座的标准结构是怎样的，各引脚的功能分别是什么？

　　XLR 插座的标准结构

　　XLR 插座通常由外壳、绝缘基座和引脚等部分组成。其外壳一般采用金属材质，如铝合金或钢材。金属外壳具有良好的机械强度，能够有效保护内部的电路结构，防止外力碰撞造成损坏。同时，金属外壳还能起到电磁屏蔽的作用，减少外界电磁干扰对插座内信号传输的影响。

　　绝缘基座则位于外壳内部，一般由工程塑料制成，具有良好的绝缘性能，能够将各个引脚相互隔离，避免引脚之间发生短路现象，确保信号传输的准确性和稳定性。绝缘基座上准确设计了引脚的安装位置，保证引脚在安装后能够保持正确的间距和排列顺序。

　　引脚是 XLR 插座的核心导电部分，通常采用高导电性的金属材料，如铜合金，并经过特殊的表面处理，如镀金或镀银，以提高引脚的导电性和抗氧化能力，降低接触电阻，保证信号传输的质量。

　　各引脚的功能

　　以常见的 3 芯 XLR 插座为例，从插座的引脚端看，引脚按照 1、2、3 的顺序排列。

　　引脚 1：通常被定义为接地（GND）引脚。它的主要功能是为整个音频信号传输系统提供一个公共的参考电位，将设备的金属外壳与大地连接，从而有效防止设备因静电积累或漏电而对使用者造成伤害，同时也能减少外界电磁干扰对音频信号的影响，确保信号传输的稳定性。在一个完整的音频链路中，各个设备的 XLR 插座引脚 1 通过线缆相互连接，形成一个统一的接地系统。

　　引脚 2：一般用于传输热信号（Hot），也就是正相音频信号。在音频信号传输过程中，该引脚负责将音频源产生的音频信号的正半周传输到接收设备。例如，在麦克风与音频放大器的连接中，麦克风输出的音频信号的正相部分会通过 XLR 插头的引脚 2 传输到音频放大器的 XLR 插座的引脚 2 上，进而进行后续的放大和处理。

　　引脚 3：用于传输冷信号（Cold），即反相音频信号。它传输的音频信号与引脚 2 传输的正相音频信号幅度相同，但相位相反。在一些音频设备中，通过将正相和反相音频信号进行差分处理，可以有效消除共模干扰，提高音频信号的质量。例如，在专业的平衡音频传输系统中，音频放大器会对来自引脚 2 和引脚 3 的信号进行差分放大，从而增强音频信号的抗干扰能力，使音频信号能够更清晰、稳定地传输。

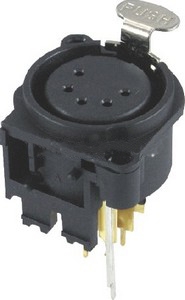

　　对于 5 芯或更多芯数的 XLR 插座，除了包含上述基本的音频信号传输引脚和接地引脚外，额外的引脚通常用于传输其他辅助信号，如幻象电源、控制信号等，以满足不同音频设备在复杂应用场景下的多样化需求。

　　总之，XLR 插座的标准结构设计合理，各引脚功能明确，共同为专业音频信号的高质量传输提供了可靠保障。
